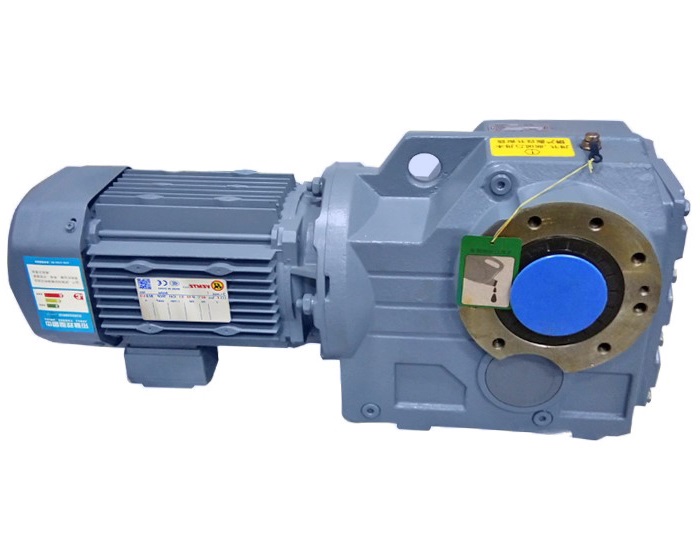

石材仿形機的傳動系統選擇KA77YVPE100減速機。目前，在石材的加工領域中，多采用車床仿形機對石材切削加工，但車床型仿形機每次只能加工一個工件，效率比較低，很難確保產品外形的同一性。為此經過相關的專業人員一次次的試驗更改石材仿形機之后，目前普遍使用的都是采用數控機床進行加工處理，這樣可以確保產品的外觀的一致性。石材仿形機的主要結構有主軸電機、皮帶、主軸箱、鋸片電機、橫向滑板、齒輪減速電機、仿形液壓缸構成。石材仿形機是一種專門對市場才進行加工的機器，用于石材曲面和異形石線的自動化機械。

在工作的時候工件由主軸箱夾盤及尾架支承并夾緊，并由主軸箱齒輪減速電機通過皮帶輪帶動工件回轉。由于不同工件之間的大小不一樣，齒輪減速機在運行的時候需要調整速度，也就是說需要對齒輪減速機進行二級調速。將仿形用的切刀安裝在主軸的刀架上，由齒輪減速電機直接帶動，而不需要齒輪減速機去做一個過渡作用。利用齒輪減速電機直接驅動的優勢在于減少能量傳送過程中的損耗，可以擁有更高的傳動效率。將雕刻仿形的磚頭安裝在橫向滑板上，利用齒輪減速電機提供的動力使得磚頭在滑板上左右移動，齒輪減速電機通過減速箱帶動絲缸回轉，從而帶動刀架橫向進給工作完成工件的切割運動，完成仿形工作。
由于仿形工作需要一定的精密度，根據實際的使用需求可以選擇精密度更高的齒輪減速機，此時處理精密度以外，還有對于定位的需求。根據這個需求可以選擇伺服減速電機和行星減速機的組合。伺服電機可以控制速度，對于位置的把控也比較到位。同時可以把電壓信號轉化為轉矩和轉速以驅動控制對象，反應速度也快。行星減速機的精密度比較高，在仿形工作中可能需要雕刻之類的工作，細微的毫米之間的差距都將影響產品的等級分類。
考慮到石材工件的重量比較大，石材仿形機主軸采用大型自制夾盤。而齒輪減速機主軸兩端采用雙列圓柱滾子軸承支承，這樣可以提高主軸的剛度和承載能力。
在工作運行的狀態下，由于專頭需要左右來回移動，此時要求齒輪減速電機可以正反轉，也就是說當專頭移動到右端是的時候電機進行反轉然后再移動到左端，以此往復運行。這里牽涉到一個問題，那就是專頭從左端移動到右端時候所需要經歷的時間是多少，以這個時間來確定電機正反轉的時間間隔。正反轉電機是通過電機的接線方式來改變它的運轉方向的。有些仿形機的三個傳送系統都是采用同一系列的齒輪減速機，比如輕便的鋁殼蝸輪蝸桿減速機。這一類減速機所需要的安裝空間比較小，而且也不重。在運行的后期要檢查一下齒輪減速機內部的齒輪油是否足夠，少量的油會加速內部齒輪的磨損。http://m.fzyswl.com/Products/k77jiansuji.html
